Колеса

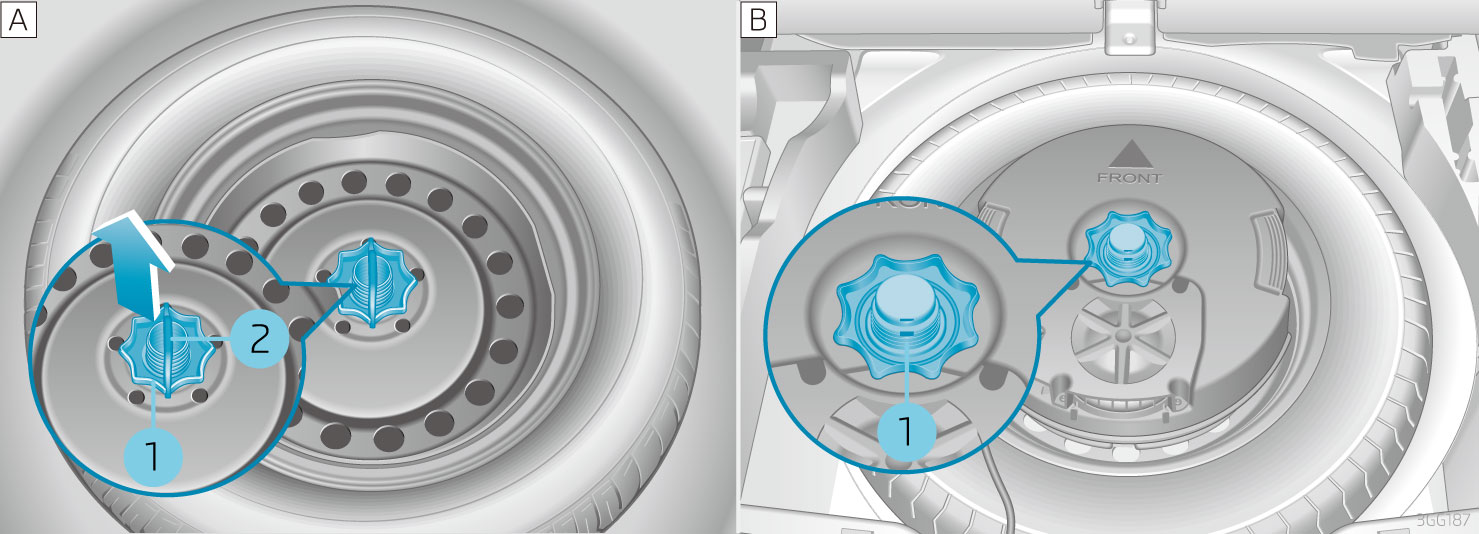

Рис. 1 Багажный отсек: запасные колеса для фиксации ручного колеса (Тип A и Тип B)

Рис. 2 Предупреждающий знак на аварийном колесе (докатке)

Если автомобиль оснащен оригинальными аварийными шинами, на дисплее информационно-развлекательной системы будет отображаться потеря давления в шинах.

Правильно разместите замененные ходовые колеса.

Снятие запасного колеса (Тип A)

• Откройте крышку багажного отсека и поднимите коврик пола багажного отсека вверх до тех пор, пока он не зафиксируется в пазу на боковой стороне багажного отсека.
• Снимите ящик для инструментов, расположенный сбоку от запасного колеса.
• Потяните фиксатор (см. Рисунок 1 A (2)) вверх в направлении стрелки.
• Снимите запасное колесо, отвернув фиксирующий маховик в центре запасного колеса против часовой стрелки (см. Рис. 1 A (1)).

Снятие запасного колеса (Тип B)

• Откройте крышку багажного отсека и поднимите коврик пола багажного отсека вверх до тех пор, пока он не зафиксируется в пазу на боковой стороне багажного отсека.
• Отсоедините разъем сабвуфера на запасном колесе.
• Отверните фиксирующий маховик в центре запасного колеса против часовой стрелки (см. Рис. 1 B (1)).
• Снимите сабвуфер с запасного колеса и правильно разместите его в автомобиле.
• Снимите запасное колесо.

Запасные колеса с характеристиками, отличными от используемых

Если характеристики запасных колес отличаются от используемых – например, зимние шины или аварийные шины – они должны использоваться только в течение короткого периода времени и с особой осторожностью.

После этого стандартные колеса следует заменить как можно скорее.

Инструкции по аварийному движению на аварийной шине в случае утечки воздуха

• ESC должна быть включена, или, если она выключена, ее следует включить.
• Всегда двигайтесь на малой скорости (до 80 км/ч) и с осторожностью.
• По возможности избегайте резкого торможения и крутых поворотов.
• Избегайте наезда на препятствия (такие как бордюры) и выбоины.
• Поврежденные шины следует заменить как можно скорее, и одновременно следует проверить повреждения диска. Для получения подробной информации обратитесь к дилеру SAIC Volkswagen.

Начало аварийного движения

Как только на дисплее отобразится потеря давления в шине, по крайней мере одна шина спускает и автомобиль переходит в режим аварийного движения.

Прекращение аварийного движения

Вы должны остановиться и не продолжать движение, если:

• Дым от колес.
• Запах резины.
• Дрожание автомобиля.
• Слышны стучащие звуки.

О предупреждающих знаках

• Расположение предупреждающего знака: Желтый предупреждающий знак расположен на боковине запасного колеса (спереди или сзади).
• Содержание напоминания предупреждающего знака: Внимание! Использовать только в экстренных случаях! Скорость при использовании не должна превышать 80 км/ч! Замените обычные колеса как можно скорее! Не закрывайте предупреждающую табличку при использовании запасного колеса (см. рисунок 2)!

Предупреждение

• Неправильное использование запасных колес или аварийных запасных колес может привести к потере контроля над автомобилем, столкновениям или другим авариям и серьезным травмам!
• Не используйте запасные колеса или аварийные запасные колеса, которые повреждены или имеют протектор, изношенный до меток износа!
• Если аварийная шина спущена, это значительно ухудшит управляемость и устойчивость автомобиля.
• По возможности избегайте крутых поворотов и экстренного торможения.
• Избегайте наезда на препятствия (такие как бордюры) и выбоины.
• Если аварийное запасное колесо установлено на ведущей оси, расстояние движения не должно превышать 200 км.
• Стандартные колеса следует заменить как можно скорее, поскольку конструкция аварийных запасных колес подходит только для кратковременного движения.
• Аварийное запасное колесо должно быть закреплено оригинальными колесными болтами.
• Не используйте более одного аварийного запасного колеса одновременно.
• Немедленно проверьте давление в шинах после установки аварийного запасного колеса.

Примечание

Если аварийная шина теряет давление, цепь противоскольжения нельзя устанавливать на переднее колесо.

Подготовка к замене колес

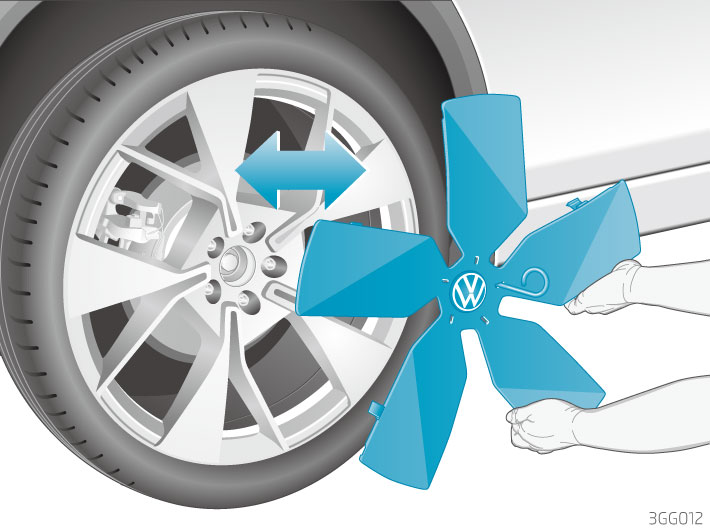

Рис. 3 Снятие и установка колесных колпаков

В качестве подготовки к замене колес важно выполнить следующие действия в указанном порядке:

• По возможности держитесь на безопасном расстоянии от движения транспорта, когда шины теряют давление, и припаркуйте автомобиль на ровной и твердой поверхности.
• Нажмите и удерживайте педаль тормоза.
• Переведите рычаг переключения передач в положение P.
• Включите электронный стояночный тормоз.
• Кратковременно нажмите кнопку запуска, чтобы выключить двигатель, а если невозможно остановить двигатель, выполните аварийное отключение.
• Попросите всех пассажиров выйти из автомобиля и перейти в безопасную зону, например, за дорожное ограждение.
• Подложите под диагональное колесо камень или другой подходящий предмет.
• Если багажный отсек загружен: извлеките багаж.
• Извлеките запасное колесо и сопутствующие инструменты из багажного отсека.
• В зависимости от комплектации модели снимите колесные колпаки (см. Рисунок 3). Вытяните пятизубцовый край колесного колпака вручную, затем используйте крюк инструмента, чтобы зацепить паз задней пластины и вытянуть центральную часть колесного колпака.

Предупреждение

• Игнорирование этого контрольного списка, который имеет решающее значение для вашей собственной безопасности, может привести к авариям и травмам.
• Всегда следуйте процедурам, указанным в контрольном списке, и соблюдайте общие меры безопасности.

Ослабление колесных болтов

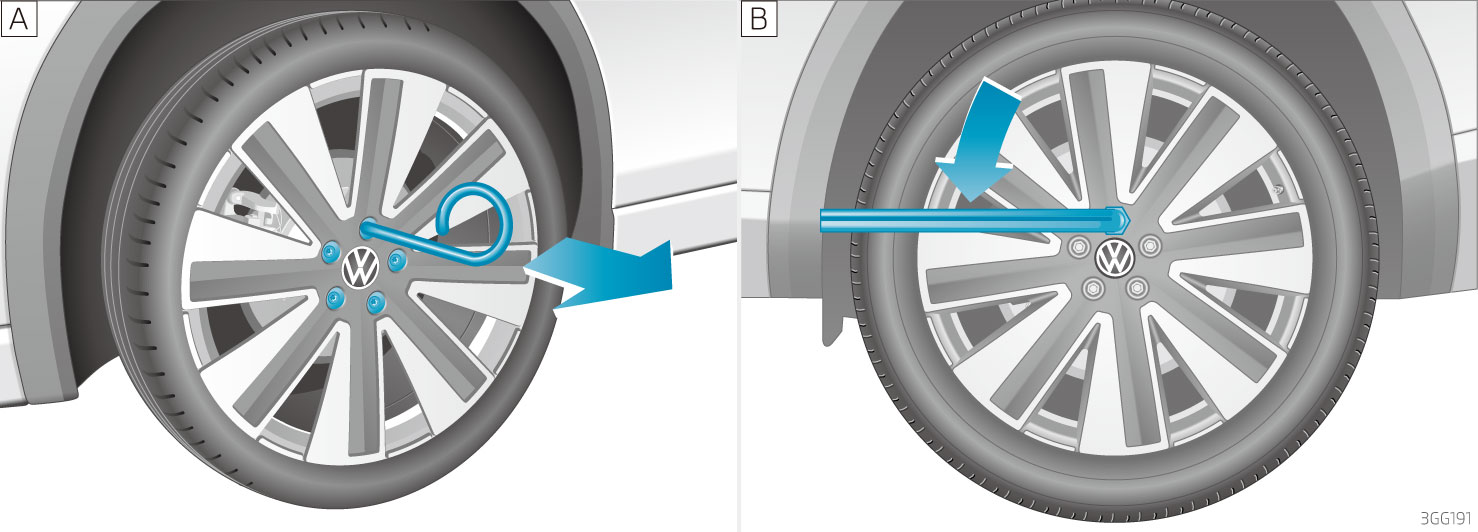

Рис. 4 A. Снятие колпачка с колесного болта B. Ослабление колесного болта

При ослаблении колесных болтов можно использовать только колесный ключ, который поставляется с вашим автомобилем.

Пока автомобиль не поднят домкратом, колесные болты можно ослабить только примерно на один оборот.

Если колесный болт не удается ослабить, можно осторожно нажать ногой на конец колесного ключа. При этом автомобиль должен быть надежно зафиксирован и неподвижен.

Снятие колпачка колесного болта

• Извлеките проволочный крючок из инструментов для автомобиля.
• Вставьте проволочный крючок через отверстие в колпачок (см. Рисунок 4A) и вытяните его в направлении стрелки.
• Используйте этот проволочный крючок, чтобы снять все остальные колпачки.

Ослабление колесных болтов

• Наденьте колесный ключ на колесный болт и вставьте его до упора (см. Рисунок 4B).
• Удерживая один конец колесного ключа, поверните колесный болт примерно на один оборот влево.

Предупреждение

• Неправильно затянутые колесные болты могут ослабнуть во время движения, что может привести к авариям, травмам и потере контроля над автомобилем.
• Используйте только колесные болты, соответствующие каждой ступице.
• Никогда не используйте различные колесные болты.
• Резьбы колесных болтов и ступиц должны быть чистыми, легко завинчиваться и не содержать органических масел и смазок.
• Всегда используйте только колесный ключ, поставляемый с автомобилем, для ослабления и затяжки колесных болтов.
• Пока автомобиль не поднят домкратом, колесные болты можно ослабить только примерно на один оборот.
• Никогда не смазывайте маслом или жиром резьбу на колесных болтах и в ступице. В противном случае, даже при указанном моменте затяжки, болты могут ослабнуть во время движения.
• Не ослабляйте болтовое соединение ступицы с навинчивающимся стопорным кольцом ступицы.
• Если колесные болты затянуты со слишком малым моментом затяжки, колесные болты и ступицы могут ослабнуть во время движения. Чрезмерный момент затяжки может привести к повреждению колесных болтов или резьбы.

Подъем автомобиля домкратом

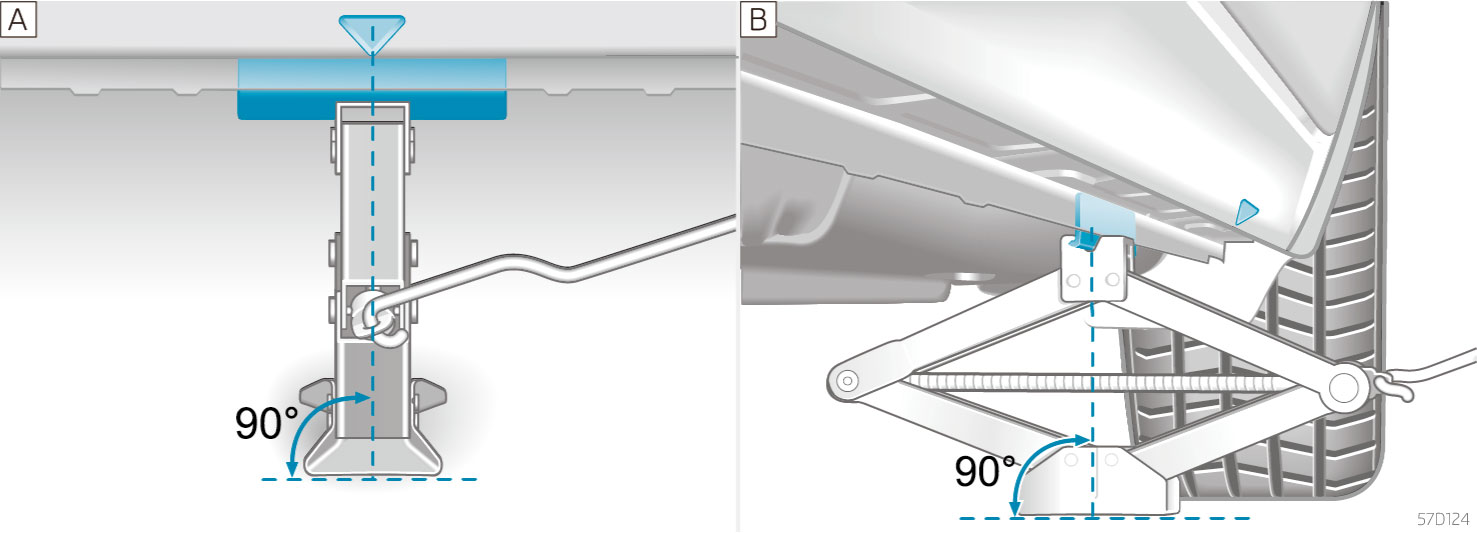

Рис. 5 Размещение домкрата на левой задней стороне автомобиля

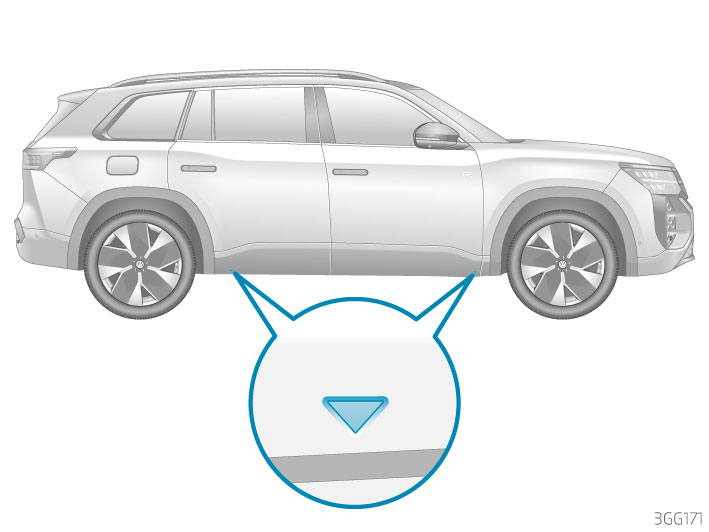

Рис. 6 Точки опоры домкрата

Домкраты разрешается размещать только в показанных точках опоры (маркировка на кузове) (см. Рисунок 5 или Рисунок 6). Соответствующие точки опоры находятся рядом с каждым колесом.

Разрешается поднимать автомобиль только в точках опоры домкрата.

После отвинчивания болтов на колесах, подлежащих замене, поднимите автомобиль.

Контрольный список

Для собственной безопасности и безопасности пассажиров следует соблюдать следующие пункты в указанном порядке:

1. Выберите ровную и твердую поверхность для подъема автомобиля.
2. Включите передачу или переведите рычаг переключения передач в положение P.
3. Зафиксируйте или заблокируйте колесо по диагонали к колесу, подлежащему замене, подходящим предметом. Например, если вы хотите заменить левое заднее колесо, заблокируйте правое переднее колесо.
4. Зацепите конец рукоятки домкрата в отверстие на валу винта домкрата, чтобы обеспечить надежное соединение между ними.
5. Найдите точки опоры домкрата (маркировка расположена на кузове) (см. Рисунок 6).
6. Поднимайте домкрат до тех пор, пока его можно будет разместить под точкой опоры автомобиля.
7. Убедитесь, что вся плоскость основания домкрата плотно прилегает к земле.
8. Выровняйте домкрат, продолжая поднимать губки домкрата, пока губки не захватят края под автомобилем (см. Рисунок 5).
9. Продолжайте поднимать домкрат до тех пор, пока колеса автомобиля не оторвутся от земли.

Предупреждение

• Неправильное использование домкрата может привести к соскальзыванию автомобиля, что приведет к серьезным травмам. Чтобы снизить риск получения травм, прочитайте и обратите внимание на следующее:
• Мягкий грунт под домкратом может привести к соскальзыванию автомобиля с домкрата. Поэтому домкрат должен быть размещен на твердом грунте. При необходимости под домкрат можно положить большую прочную подкладку. На скользкой поверхности (например, на кафельном полу) под основание домкрата следует подложить нескользящий коврик (например, резиновый коврик).
• Размещайте домкрат под соответствующей точкой опоры под автомобилем.
• Если домкрат размещен не в описанном положении, существует риск получения травм! Кроме того, это может привести к повреждению автомобиля.
• Подъемная губка домкрата должна захватить край боковой балки автомобиля, чтобы домкрат не соскользнул при подъеме автомобиля.
• Когда автомобиль поддерживается только штатным домкратом, не помещайте части тела (такие как руки и ноги) под автомобиль, так как существует риск получения травм!
• Выведите всех пассажиров из автомобиля. Они должны находиться вдали от опасных зон, например, за дорожными ограждениями.
• Поднимать автомобиль можно только тогда, когда в нем никого нет.
• Не запускайте двигатель после подъема автомобиля, существует риск аварии! Вибрирующий двигатель может привести к падению автомобиля с домкрата.
• Если автомобиль наклонен в одну сторону, не поднимайте автомобиль, существует риск получения травм!
• Игнорирование этого контрольного списка, который имеет решающее значение для вашей собственной безопасности, может привести к авариям и травмам.
• Всегда следуйте процедурам, указанным в контрольном списке, и соблюдайте общие меры безопасности.

Снятие сабфувера

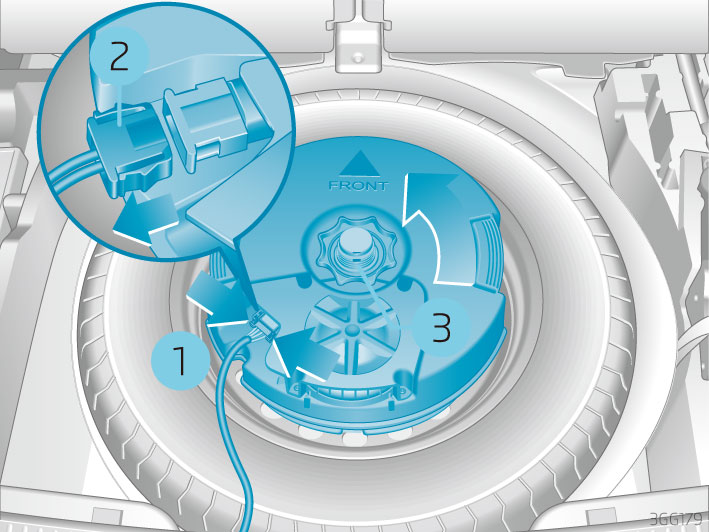

Рис. 7 Багажный отсек: снятие сабвуфера

В зависимости от комплектации автомобиля при необходимости необходимо снять сабвуфер перед извлечением запасного колеса.

Снятие сабвуфера

• Поднимите съемный пол багажного отсека до тех пор, пока он не зафиксируется пазами сбоку.
• Зажмите фиксирующий фланец (см. Рисунок 7 стрелка (1)) вручную и нажмите его вниз до упора, затем отсоедините разъем (см. Рисунок 7 (2)).
• Отсоедините соединительный разъем (см. Рисунок 7(2)) и отложите вытянутый провод в сторону.
• Отверните маховик (см. Рис. 7 (3)) в направлении стрелки.
• Осторожно извлеките сабвуфер.

Установка сабвуфера

• Осторожно поместите сабвуфер в паз обода (17-дюймовое аварийное запасное колесо). При этом символ стрелки "FRONT" на сабвуфере должен указывать вперед.
• Подключите соединительный разъем (см. Рисунок 7 (2)) до щелчка.
• Поверните маховик (см. Рис. 7 (3)) против направления стрелки на резьбовой шпильке до тех пор, пока сабвуфер не будет надежно закреплен.
• Поместите съемный пол багажного отсека на коврик пола.

Замена колес

Снятие колеса

• Полностью выверните колесные болты и положите их на чистую подстилку.
• Снимите колесо и поместите его в багажное отделение.

Установка аварийного колеса

• Установите аварийное колесо.
• Наверните все колесные болты.
• Опустите автомобиль с помощью домкрата.
• Затяните колесные болты колесным ключом. Не затягивайте болты последовательно, а постепенно затягивайте их поочередно в диагональной форме.
• При необходимости установите колпак, центральную крышку колеса или полностью закрытый колесный колпак.

Если колесные болты заржавели или с трудом завинчиваются при замене колес, эти болты необходимо заменить, а резьбу ступицы необходимо очистить перед проверкой момента затяжки.

Замените поврежденное колесо как можно скорее.

Шины с маркировкой направления вращения

Шины с направленным рисунком протектора должны быть установлены в указанном направлении вращения.

Если рисунок шины является направленным, это можно определить по стрелке на боковине шины, указывающей направление вращения. Шины должны использоваться в этом указанном направлении вращения. Только в этом случае эта шина сможет полностью проявить свои лучшие качества в отношении сцепления, снижения шума, износостойкости и сопротивления аквапланированию.

Если вам необходимо установить колеса в противоположном направлении вращения, вы должны проявлять осторожность при вождении, так как в этом случае не гарантируется наилучшая производительность шин. Обращайте больше внимания на мокрых дорогах. Чтобы восстановить преимущества шин с направленным рисунком, замените шины как можно скорее и восстановите правильное направление вращения шин.

Предупреждение

• При замене колес следите за тем, чтобы колесные болты и их резьба в ступице были чистыми. Колесные болты должны легко завинчиваться.
• Не наносите смазку или масло на резьбу колесных болтов и ступиц. В противном случае, даже при использовании указанного момента затяжки, колесные болты могут самопроизвольно ослабнуть во время движения, и существует риск аварии!
• Пожалуйста, прочтите и следуйте соответствующей информации и предупреждениям.

После замены колес

Автомобиль оснащен аварийным колесом.

• Поверните пол багажного отсека вверх и зацепите ручку пола багажного отсека за резиновую полосу в верхней части багажного отсека.
• Поместите замененное колесо в паз для запасного колеса.
• Опустите пол багажного отсека и установите его правильно.
• Закройте крышку багажного отсека.
• Замените поврежденное колесо как можно скорее.

Если колесные болты заржавели или с трудом завинчиваются при замене колес, эти болты необходимо заменить, а резьбу ступицы необходимо очистить перед проверкой момента затяжки.

Для автомобилей, оснащенных аварийным запасным колесом с желтой предупреждающей маркировкой ограничения скорости, запасное колесо используется только в экстренных случаях, и его следует как можно скорее отремонтировать или заменить на новую шину.

Если автомобиль оснащен системой контроля давления в шинах, система должна запомнить соответствующие параметры заново после замены колеса.
