Рекомендации по безопасности при замене предохранителей
В связи с постоянным развитием автомобилей распределение предохранителей зависит от комплектации, а один предохранитель может одновременно защищать несколько потребителей. Поэтому в настоящем руководстве невозможно привести полностью актуальную схему расположения предохранителей для конкретного оборудования. Точную схему расположения предохранителей можно уточнить у официального дилера SAIC Volkswagen.
Один предохранитель может защищать несколько потребителей, а один потребитель может защищаться несколькими предохранителями.
Предохранитель можно заменять только после устранения причины перегорания. Если новый предохранитель быстро перегорает снова, необходимо как можно скорее обратиться к официальному дилеру SAIC Volkswagen для проверки соответствующей электрической цепи.
Предупреждение
Высокое напряжение в электрооборудовании может вызвать поражение электрическим током, тяжёлые ожоги и смерть!
- Никогда не прикасайтесь к проводам системы зажигания.
- Избегайте коротких замыканий в электроустановке.
Использование неподходящих предохранителей, ремонт предохранителей и закорачивание цепей без предохранителей может привести к пожару и травмам.
- Никогда не устанавливайте предохранители с большим номиналом тока.
- Повреждённые предохранители заменяйте только на предохранители того же номинала (того же цвета и с теми же надписями) и того же размера.
- Никогда не ремонтируйте повреждённые предохранители.
- Никогда не заменяйте предохранители металлическими полосками, скрепками или аналогичными предметами.
Рекомендации
- Чтобы избежать повреждения электрооборудования автомобиля, перед каждой заменой предохранителя выключайте зажигание, световые приборы и все электропотребители.
- Если заменить перегоревший предохранитель на предохранитель большего номинала, это может привести к повреждению других элементов электроустановки.
- Не допускайте попадания грязи и влаги в открытый блок предохранителей. Грязь и влага в блоке предохранителей могут вызвать повреждение электроустановки.
Предохранители в панели приборов (салонный блок предохранителей)

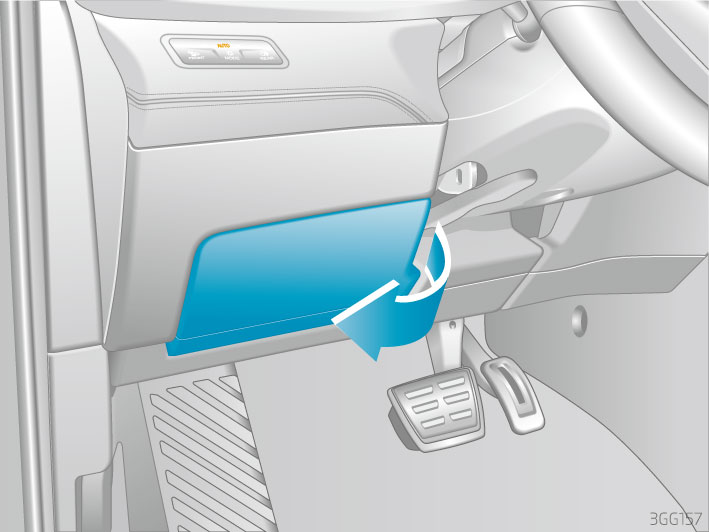

Рис. 1 На панели приборов со стороны водителя: крышка блока предохранителей
Повреждённые предохранители заменяйте только на предохранители того же номинала (того же цвета и с теми же надписями) и того же размера.
Открытие блока предохранителей в панели приборов
- Выключите зажигание и все связанные электроприборы.
- В месте, указанном стрелкой (см. рис. 1), пальцами или пластиковым инструментом (чтобы не поцарапать детали) с усилием потяните в направлении стрелки и снимите крышку блока предохранителей.
- Снимите крышку блока предохранителей.
Рекомендации
- Чтобы не повредить автомобиль, аккуратно снимайте и устанавливайте крышку блока предохранителей.
- Не допускайте попадания грязи и влаги в открытый блок предохранителей. Грязь и влага в блоке предохранителей могут привести к повреждению электроустановки.
В автомобиле также имеются другие предохранители, которые не описаны в этой главе. Их замену рекомендуется выполнять у официального дилера SAIC Volkswagen.
Список предохранителей в панели приборов

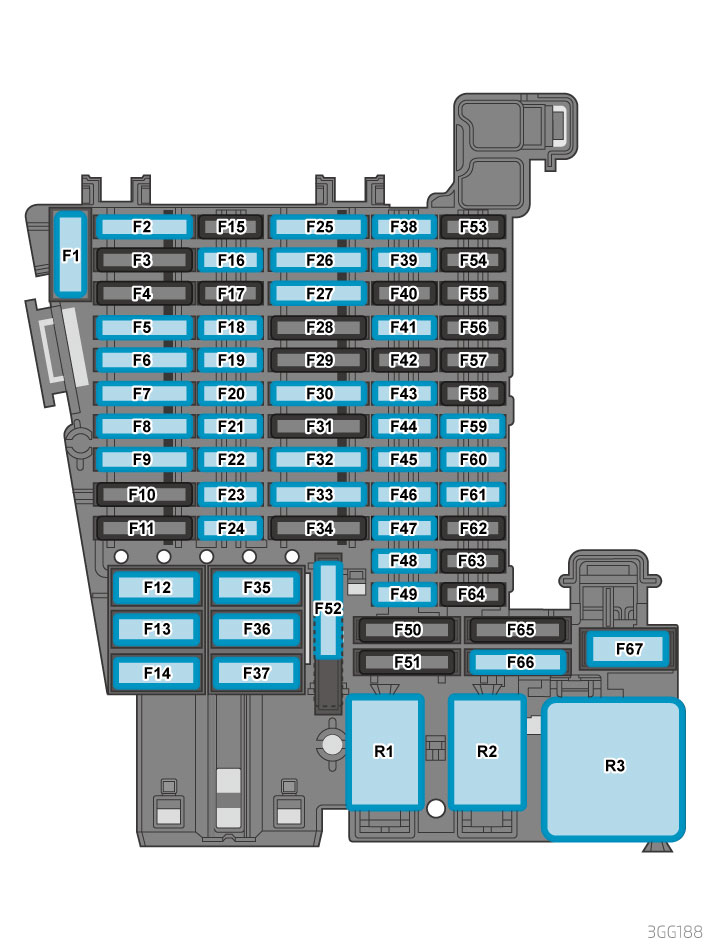

Рис. 1 В панели приборов: схема расположения предохранителей
В таблице ниже указаны позиции предохранителей, наиболее важные для водителя. Первая колонка — место установки (номер гнезда по рис. 1), остальные колонки — тип предохранителя, номинал тока и защищаемые потребители.
| Гнездо | Номинал (A) | Защищаемые потребители |
|---|---|---|
| F1 | 30 | Блок управления регулировкой сидений 3-го ряда |
| F2 | 30 | Блок управления вентилятором заднего кондиционера |
| F5 | 25 | Датчик блокировки парковки |
| F6 | 30 | Блок управления кузовом (BCM) |
| F7 | 30 | Блок управления отопителем и кондиционером |
| F8 | 20 | Блок управления панорамной крышей |
| F9 | 30 | Блок управления дверью водителя и левой задней дверью |
| F12 | 40 | Блок управления кузовом (BCM) |
| F13 | 40 | Блок управления кузовом (BCM) |
| F14 | 40 | Блок управления цифровой аудиосистемой |
| F16 | 7.5 | Блок управления подушками безопасности |
| F18 | 7.5 | Интерфейс системы доступа и запуска |
| F19 | 7.5 | Блок управления модулем экстренного вызова и комбинация приборов |
| F20 | 15 | Датчик электронного сбора платы, отсек для телефона, USB-порты и зарядные гнёзда |
| F21 | 7.5 | Датчик открытия багажника, парктроники, блоки распознавания мёртвых зон, задняя камера, панорамная камера |
| F22 | 7.5 | Видеорегистратор, радары переднего обзора, блок управления ACC, фронтальная камера, автоматическое антибликовое зеркало |
| F23 | 10 | Клапаны вентиляции/обогрева сиденья переднего пассажира |
| F24 | 15 | Блок управления полным приводом (4MOTION) |
| F25 | 25 | Ремень безопасности водителя |
| F26 | 30 | Блок управления дверью переднего пассажира и правой задней дверью |
| F27 | 25 | Ремень безопасности переднего пассажира |
| F30 | 30 | Блок управления информационно-развлекательной системой 1 |
| F32 | 25 | Панель управления задним климат-контролем |
| F33 | 10 | Клапаны вентиляции/обогрева сиденья водителя |
| F35 | 40 | Блок управления кузовом (BCM) |
| F36 | 40 | Блок управления вентилятором системы кондиционирования |
| F37 | 30 | Блок управления электроприводом крышки багажника |
| F38 | 10 | Блок управления камерой |
| F39 | 10 | Блок электроники рулевой колонки |
| F41 | 7.5 | Диагностический интерфейс данных (Gateway) |
| F43 | 10 | Задняя панель климат-контроля, датчики температуры, блок управления климатом, TPMS, BCM |
| F44 | 7.5 | Блок переключателей освещения, выбор режима движения, кнопка EPB, салонное освещение, датчики дождя/света/влажности, ароматизатор и т.д. |
| F45 | 7.5 | Блок электроники рулевой колонки |
| F46 | 7.5 | Центральный дисплей, дисплей переднего пассажира, проекционный дисплей (HUD) |
| F47 | 10 | Блок управления электронной регулировкой амортизаторов |
| F48 | 7.5 | USB-зарядка в потолочной консоли |
| F49 | 7.5 | USB-зарядки в 3-м ряду (левая и правая) |
| F52 | 20 | Розетка 12 В №3 |
| F59 | 7.5 | Автоматическое антибликовое зеркало, датчики давления хладагента и качества воздуха |
| F60 | 7.5 | Диагностический интерфейс |
| F61 | 7.5 | Блок управления двигателем |
| F66 | 15 | Мотор заднего стеклоочистителя |
| F67 | 30 | Фильтр помех в плюсовом проводе (FM) |
Важно: Реальное расположение и назначение предохранителей может отличаться в зависимости от года выпуска, двигателя и комплектации. Всегда сверяйтесь с наклейкой на внутренней стороне крышки блока предохранителей или уточняйте у официального дилера SAIC Volkswagen.
Замена предохранителя
Подготовка
- Выключите зажигание, световые приборы и все электропотребители.
- Откройте соответствующий блок предохранителей.
Определение перегоревшего предохранителя
Перегоревший предохранитель можно узнать по разорванной металлической полоске.
Для лучшей видимости посветите фонариком на предохранитель.
Замена предохранителя
- Выньте подозрительный предохранитель.
- Если предохранитель перегорел — замените его только на новый предохранитель того же номинала (того же цвета и с теми же надписями) и того же размера.
- Установите крышку на место.
Каждая электрическая цепь автомобиля защищена плавким предохранителем. Рекомендуется всегда возить с собой несколько запасных предохранителей (их можно приобрести у официального дилера SAIC Volkswagen).
Если вместо перегоревшего предохранителя установить предохранитель большего номинала — это может привести к повреждению других элементов электрооборудования.
Если новый предохранитель быстро перегорает снова — как можно скорее обратитесь к официальному дилеру SAIC Volkswagen для проверки электрической системы автомобиля.
Предупреждение
- Использование неподходящего или отремонтированного предохранителя может вызвать пожар, травмы и аварию.
- Не ремонтируйте повреждённые предохранители.
- Не используйте предохранители с большим номиналом тока.
- Заменяющий предохранитель должен иметь точно такой же номинал (тот же цвет и надписи) и такой же размер.
- Никогда, даже на короткое время, не заменяйте предохранители металлическими полосками, скрепками или подобными предметами!
Рекомендации
- Если перегоревший предохранитель заменить на предохранитель большего номинала — это может повредить другие части электрооборудования.
В моторном отсеке находится еще один блок предохранителей.
