Багажник

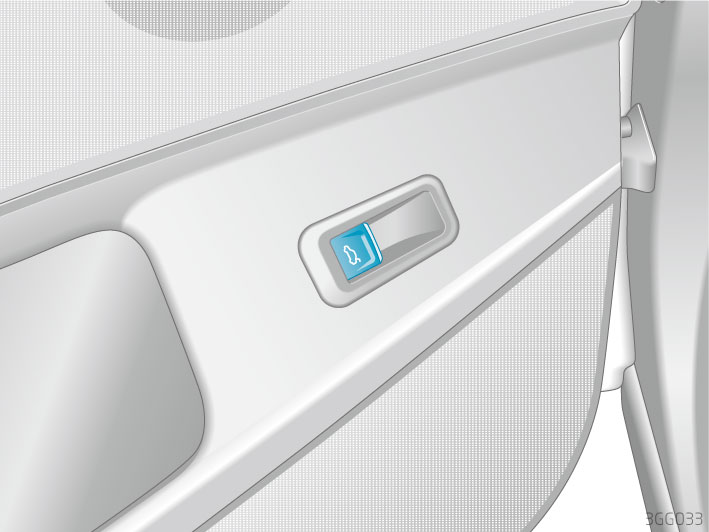

(рис. 1) Кнопка открытия багажника с водительского места

(рис. 2) Кнопка открытия багажника

Открытие крышки багажника для автомобилей с электроприводом задней двери

После разблокировки автомобиля крышку багажника с электроприводом можно открыть следующими способами:

• При включённом зажигании потяните вверх кнопку на двери водителя (см. рис. 1), крышка багажника откроется автоматически.
• После выключения двигателя удерживайте кнопку на ключе автомобиля , пока крышка багажника не откроется автоматически. Если автомобиль заблокирован, разблокируется только крышка багажника, двери останутся заблокированными.
• Для автомобилей с системой бесключевого доступа (Kessy): нажмите кнопку на ручке (см. рис. 2), крышка багажника откроется автоматически.
• Для автомобилей с системой Kessy и функцией индукционного открытия багажника (Easy Open & Close): проведите ногой под сенсорной зоной заднего бампера, чтобы открыть крышку багажника.

Предупреждения

• Ведите автомобиль осторожно и предусмотрительно. Избегайте резких ускорений или экстренного торможения, так как движение с открытой крышкой багажника может легко привести к травмам и дорожно-транспортным происшествиям. Строго соблюдайте правила дорожного движения.
• Предметы, выступающие из багажника, должны быть чётко обозначены, иначе существует риск аварии! В таких случаях обязательно соблюдайте правила дорожного движения.
• Все предметы в багажнике должны быть надёжно и безопасно закреплены. Незакреплённые предметы могут выпасть из автомобиля, нанеся вред пешеходам или другим транспортным средствам.

Рекомендации

• Если пульт дистанционного управления или центральный замок не работают, крышку багажника можно разблокировать вручную.
• При температуре воздуха ниже 0 °C (+32 °F) газовые упоры не всегда автоматически поднимают разблокированную крышку багажника. В таких случаях её необходимо поднять вручную.

Закрытие крышки багажника

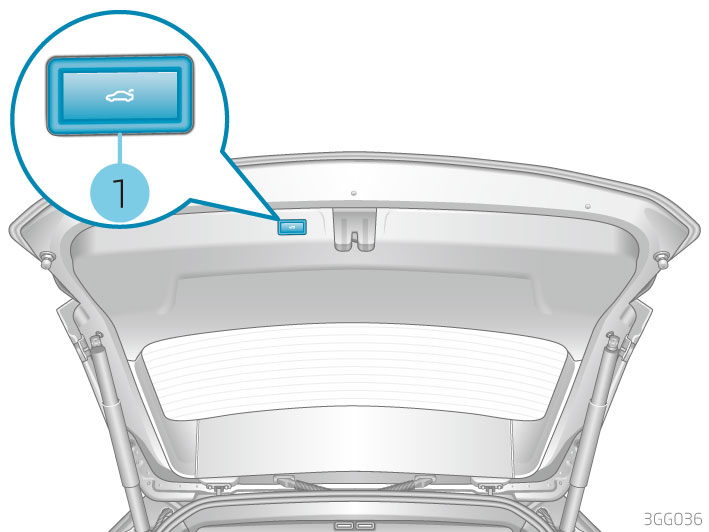

(рис. 3) Кнопка закрытия багажника

Закрытие крышки багажника для автомобилей с электроприводом задней двери

Крышку багажника с электроприводом можно закрыть следующими способами:

• Переместите крышку багажника рукой в направлении закрытия, пока она не закроется автоматически.
• Кратковременно нажмите кнопку внутри крышки багажника (см. рис. 3 ①).
• При включённом зажигании удерживайте кнопку на двери водителя , пока крышка багажника полностью не закроется.
• Удерживайте кнопку на ключе автомобиля , находясь в радиусе 3 метров от крышки багажника.
• Для автомобилей с системой Kessy и функцией индукционного открытия багажника (Easy Open & Close): проведите ногой под сенсорной зоной заднего бампера, чтобы закрыть крышку багажника.

Прерывание процесса открытия или закрытия

Для автомобилей с электроприводом задней двери процесс открытия или закрытия крышки багажника можно прервать:

• Во время открытия или закрытия нажмите одну из указанных выше кнопок , чтобы прервать процесс, затем нажмите кнопку снова или вручную продолжите открытие или закрытие с большим усилием.
• Для автомобилей с системой Kessy: если последний ключ автомобиля находится внутри, крышка багажника не заблокируется, указатели поворота мигнут четыре раза; если в течение нескольких минут не будет дальнейших действий, крышка багажника заблокируется.

Если процесс автоматического открытия или закрытия нарушен из-за ограниченного движения или препятствий:

• Процесс открытия или закрытия немедленно прерывается. Во время закрытия крышка багажника слегка приоткрывается.
• Проверьте, почему крышка багажника не открылась или не закрылась.
• При необходимости продолжите открытие или закрытие вручную. Требуется большее усилие.

Звуковые сигналы

Во время закрытия с помощью пульта дистанционного управления крышка багажника издаёт звуковые сигналы.

Настройка высоты открытия

Крышка багажника должна быть открыта хотя бы наполовину, чтобы сохранить новый угол открытия.

• Прервите процесс открытия на желаемой позиции.
• Удерживайте кнопку внутри открытой крышки багажника (см. рис. 3 ①) более 3 секунд. Угол открытия сохранится.

Блокировка крышки багажника

Если нажать кнопку разблокировки крышки багажника на пульте дистанционного управления, но не открыть её, автомобиль автоматически заблокируется примерно через 2 минуты. Это предотвращает случайное оставление автомобиля разблокированным.
Крышку багажника можно заблокировать только если она правильно закрыта и зафиксирована; также возможно через центральный замок.
Если на заблокированном автомобиле разблокировать крышку багажника кнопкой на пульте , после закрытия она сразу же заблокируется снова.

Предупреждение

Неправильное закрытие крышки багажника может быть опасным.

• Не нажимайте рукой на заднее стекло для закрытия крышки багажника. Стекло может разбиться, что приведёт к травмам.
• Убедитесь, что после закрытия крышки багажника механизм блокировки надёжно зафиксирован. Иначе во время движения крышка багажника может внезапно открыться.

Если на крышке багажника много снега или груза, её невозможно открыть или, даже если открыть, она может упасть под дополнительным весом, вызвав тяжёлые травмы.

• Не открывайте крышку багажника, если на ней много снега или груза.
• Перед открытием удалите снег или груз.

Ненадлежащее или бесконтрольное закрытие крышки багажника может привести к тяжёлым травмам.

• Не позволяйте детям играть внутри или вокруг автомобиля, особенно с открытой крышкой багажника. Дети могут забраться в багажник, закрыть крышку и оказаться запертыми внутри. В зависимости от сезона внутри заблокированного автомобиля может быть очень жарко или холодно, что приведёт к тяжёлым травмам, заболеваниям или смерти.

Рекомендации

• Перед открытием или закрытием крышки багажника убедитесь, что есть достаточно пространства, например в гараже.
• Если система часто используется в короткий промежуток времени, она автоматически отключится во избежание перегрева. Как только система остынет, она снова станет доступной. В это время крышку багажника можно открыть или закрыть вручную с большим усилием.
• Если при открытой крышке багажника аккумулятор автомобиля или предохранитель отключены или повреждены, крышку багажника необходимо один раз полностью закрыть вручную.

Бесконтактное открытие (Easy Open) и закрытие (Easy Close) крышки багажника

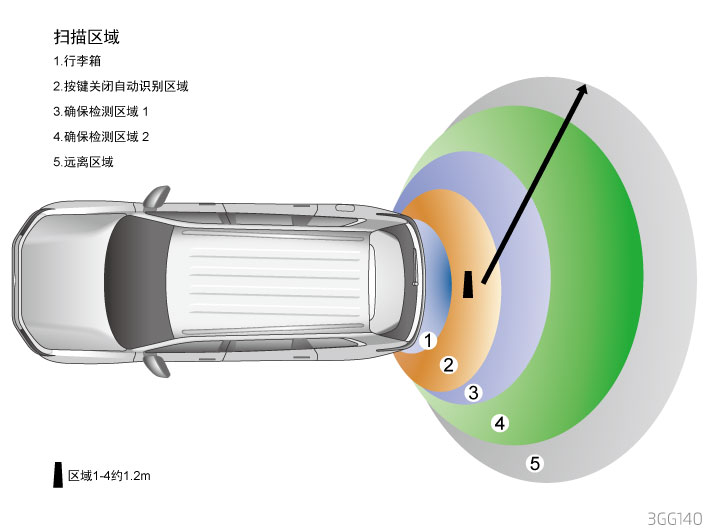

(рис. 4) Зоны бесконтактного открытия багажника

Индукционное открытие (Easy Open) и закрытие (Easy Close) крышки багажника

При выключенном зажигании, закрытых дверях и наличии действительного ключа автомобиля в зоне распознавания крышки багажника (как показано на рис. 4), функция Easy Open активируется путём проведения ногой под сенсорной зоной заднего бампера: крышка багажника автоматически разблокируется и откроется.

При открытой крышке багажника повторное проведение ногой активирует функцию Easy Close. После активации Easy Close блок управления автомобилем измеряет интенсивность сигнала в зоне задней части для поиска авторизованного ключа. Если ключ распознан, у пользователя есть 20 секунд, чтобы покинуть зону распознавания (примерно 1,5 м), при этом звучит регулярный зуммер для напоминания. После начала зуммера пользователь должен уйти из зоны с ключом — крышка багажника закроется автоматически.

Функция Easy Close прерывается в следующих случаях:

1. В течение 2 секунд после активации Easy Close в зоне задней части не распознан авторизованный ключ.
2. По истечении 20 секунд после активации Easy Close ключ всё ещё обнаружен в сенсорной зоне задней части.
3. Во время закрытия крышки багажника в зоне распознавания снова обнаружен ранее удалённый ключ.

Функции Easy Open (индукционное открытие) и Easy Close (индукционное закрытие) недоступны или доступны ограниченно в следующих случаях (примеры):

1. Индукционная крышка багажника не активирована через меню «Автомобиль» в информационно-развлекательной системе.
2. Задний бампер сильно загрязнён.
3. Задний бампер контактировал с морской водой.

Если индукционное открытие или закрытие не активировалось из-за неверного или нестандартного движения ногой, правильное движение можно повторить через несколько секунд.

Подробные шаги по движению ногой для индукционной крышки багажника

(рис. 5) Порядок действий легкого доступа в багажник

1. Встаньте в эффективную зону распознавания посередине перед задним бампером (см. рис. 5 A).
2. Быстро направьте голень в сторону крышки багажника (см. рис. 5 B).
3. Остановите голень близко к заднему бамперу, не касаясь его (см. рис. 5 C).
4. Немедленно после остановки верните голень в исходное положение (см. рис. 5 D).

Рекомендации

• Весь процесс движения ногой вперёд и назад должен завершаться в интервале от 0,2 до 1 с.
• Во время движения ногой необходимо задеть зону обнаружения датчика.
• Минимальное расстояние голени от заднего бампера во время движения должно быть менее 10 см.

Демонстрация ошибочных движений ногой

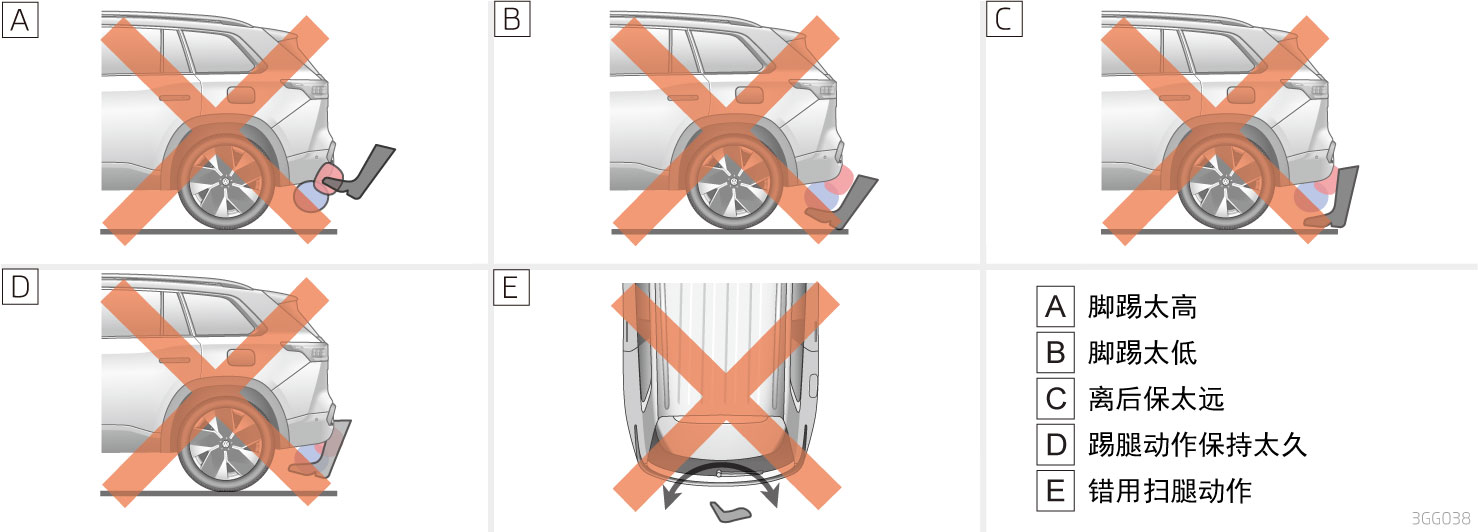

(рис. 6) Ошибки при открытии ногой (не верные жесты)

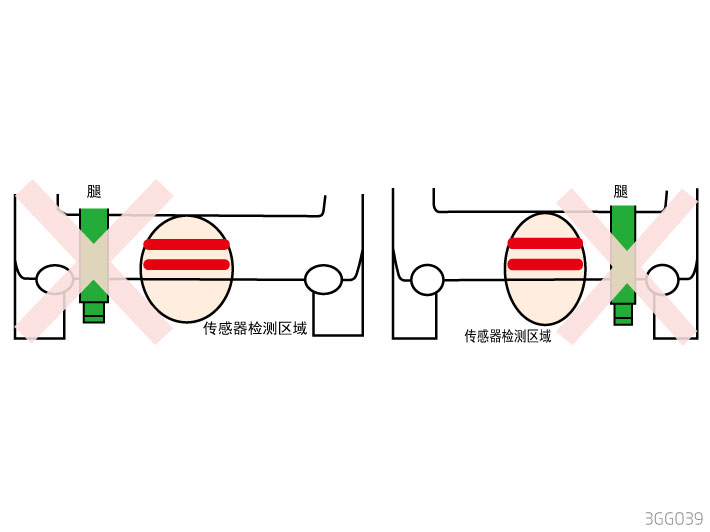

(рис. 7) Ошибки при открытии ногой (мимо активной зоны)

Для активации функции простого открытия крышки багажника движением ногой избегайте следующих ошибочных действий:

1. Движение ногой происходит вне зоны обнаружения датчика (см. рис. 7).
2. Движение ногой слишком высоко, слишком низко или слишком далеко от заднего бампера (см. рис. 6 A B C).
3. Движение ногой под задним бампером удерживается слишком долго (более 1 секунды) (см. рис. 6 D).
4. Использование неверного движения ногой (например: маятниковое движение взад-вперёд) (см. рис. 6 E).
